8 Giriş DVB S2 - 4 Çıkış QAM IP MODÜLATÖR

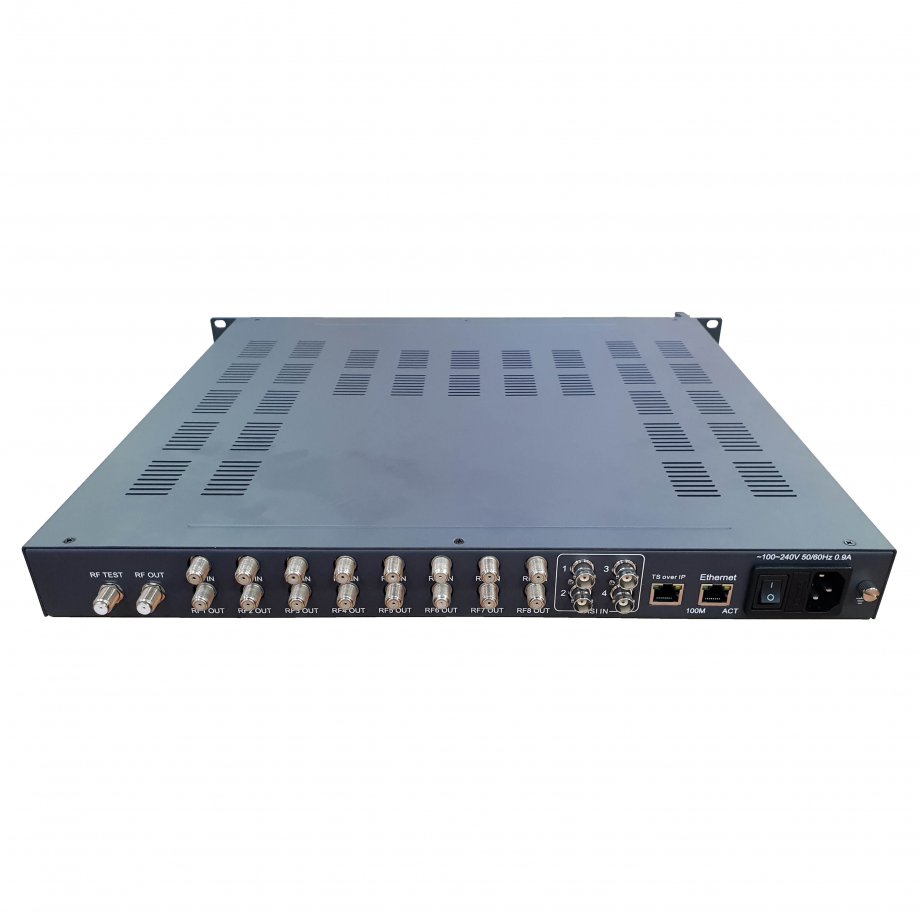

8 Giriş S2 - 4 Çıkış QAM/IP cihazımız 8 adet DVB-S2 girişi ile 3 adet ASI girişi kanallarından seçilen programları karıştırıp 4 adet QAM RF yada IP olarak çıkış vermektedir. Bu ürünümüz yayın operatörleri için HFC ağ üzerinden programları yeniden dağıtmak için kararlı bir çözüm sağlar. Bu ürün 1U-19” raf sistemine uyumludur. Ön paneldeki ekrandan yada NMS (Network Management Software) üzerinden kontrol edilebilmektedir. Yüksek uyumluluk ve düşük maliyetli tasarımı ile Digital Headend sistemlerinin hepsinde rahatlıkla kullanılabilmektedir.
Genel Özellikler
u 8 adet DVB-S/S2 RF ve 3 adet ASI girişi
u 950~2150 MHz Giriş Frekansı
u 1~45 Msps Giriş sembol oranı
u 4 adet QAM RF/IP çıkışı
u Çıkış Frekansı 47~870 MHz
u Çıkış Sembol Oranı 5~9 Msps
u 4 adet CAS/SMS desteği
u Ön paneldeki ekrandan yada NMS kontrol
Teknik Özellikler:
| Giriş |
RF |
8×tuner (DVB-S/S2) |
|
ASI |
3×ASI (BNC) |
|
|
Frekans Aralığı |
950~2150 MHz |
|
|
Symbol Rate |
1~45 Msps |
|
|
Output |
Konnektör |
F-head |
|
Empedans |
75Ω |
|
|
Frekans Aralığı |
47~870Mhz, 1Khz adımlarla |
|
|
Konselasyon |
16, 32, 64, 128, 256 QAM |
|
|
Standard |
EN300429/ITU-T J.83A |
|
|
Symbol Rate |
5.0~9.0Msps, 1ksps step |
|
|
Hata Düzeltme |
RS code188/204 |
|
|
MER |
≥40dB |
|
|
BER |
0 |
|
|
Çıkış Gücü |
90~110dBV |
|
|
Seviye Ayaralama Aralığı |
0dBm~30dBm (Taşıyıcı Başına), 0.5dB adımlarla |
|
|
Çözücü |
4×CAS/SMS; head-end implementation of DVB simulcrypt (ETSI TS 103 197 V1.4.1) |
|
|
|
IP |
4×MPTS, TS over UDP, 1000M |
|
Kontrol |
LCD Panel, Ethernet Üzerinden NMS |
|
|
Ethernet yazılım güncelleme |
||
|
Genel |
Ölçüler |
482mm×410mm×44mm |
|
Sıcaklık Aralığı |
0~45°C (Çalışma); -20~80°C (Depolama) |
|
|
Güç Gereksinimi |
100-240VAC, 50Hz, 25W |
|
